Hahn & Sohn naftový generátor C200

C200 je dieselová elektrocentrála pre priemyselné prevádzky, stavby aj záložné napájanie, kde potrebujete trojfázový prúd 400 V / 50 Hz (alternátor je určený pre 230/400 V). Motor Cummins 6CTA8.3-G2 má 6 valcov a objem 8,3 l, je preplňovaný turbodúchadlom s chladením plniaceho vzduchu a pracuje pri menovitých 1 500 ot./min. Otáčky riadi elektronický regulátor.

• Elektrickú časť tvorí jednoložiskový alternátor Stamford UCI274G s bezkefovým samobudením, krytím IP 23, izoláciou triedy H a presnosťou regulácie napätia ±0,5 %. Alternátor má 12 vývodov.
• Riadenie má na starosti ComAp InteliLite 4 AMF25 so 7-miestnym displejom, zabudovaným regulátorom otáčok a AVR. Jednotka sleduje výkon generátora (kW, kVA), chráni pred preťažením, sleduje zlyhanie štartu a umožňuje núdzové zastavenie.
• Nafta sa plní do nádrže v ráme s objemom 350 l. Spotreba pri trvalom výkone je 42 l/h pri 100 %, 31 l/h pri 75 %, 21 l/h pri 50 % a 13 l/h pri 25 % zaťažení. Z objemu nádrže vychádza prevádzka približne 8,3 hodiny pri 100 % zaťažení. Súčasťou stroja je palivový, olejový a vzduchový filter, hlavný istič a výfukový systém s tlmičom (priemer výfukového potrubia 75 mm).

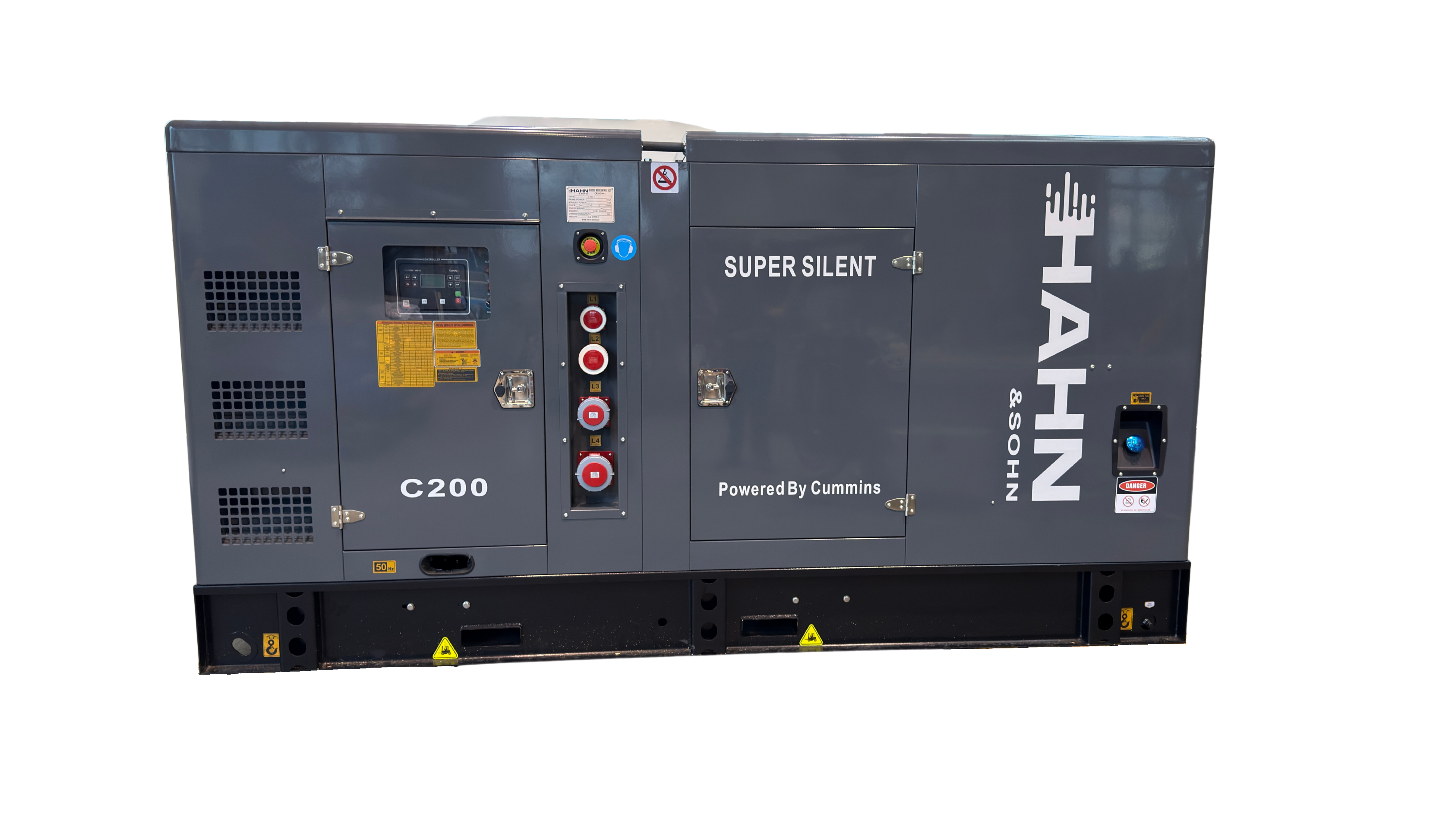

• Priamo na stroji sú štyri priemyselné trojfázové zásuvky na spoločnej lište, označené L1-L4. Rozvádzač obsahuje hlavný štvorpólový istič CHINT 315 A s ochranou proti unikajúcemu prúdu a súpravu ističov pre jednotlivé výstupy. Ovládací panel je za priehľadným okienkom a na kabíne je tlačidlo núdzového zastavenia. Nafta sa plní plniacim hrdlom na boku kabíny. Kabína sa zatvára na zámky a motorový priestor je prístupný z oboch strán. Základový rám má otvory pre vysokozdvižný vozík.

Prečo si ho zákazníci vyberajú

• Motor Cummins a alternátor Stamford - značkové komponenty.
• Trojfázový výstup 400 V s výkonom 180 kVA (prime) / 200 kVA (standby).
• Zvukovo izolovaná kabína - 73 dB vo vzdialenosti 7 m.
• Nádrž 350 l v ráme - približne 8,3 hodiny prevádzky pri 100 % zaťažení.
• Riadiaca jednotka ComAp AMF25 s displejom a ochranami.
• Priemyselné zásuvky priamo na stroji a istič s ochranou proti unikajúcemu prúdu
• Záruka 12 mesiacov alebo 1 000 prevádzkových hodín na motor aj alternátor (platí, čo nastane skôr).

Tip z praxe

Pri plánovaní umiestnenia počítajte s hmotnosťou 2 180 kg a rozmermi 3 350 x 1 200 x 1 750 mm. Elektrické pripojenie do siete a prípadné automatické prepínanie nechajte vykonať kvalifikovanému elektrikárovi.

Kľúčové vlastnosti

• Výkon 180 kVA / 144 kW (prime), 200 kVA / 160 kW (standby)
• Palivo: nafta, nádrž 350 l
• Napätie 400 V, 50 Hz, trojfázové, menovitý prúd 262 A
• Motor Cummins 6CTA8.3-G2, 6 valcov, 8,3 l, turbo s chladením plniaceho vzduchu
• Alternátor Stamford UCI274G, IP 23, izolácia H, AVR ±0,5 %
• Riadiaca jednotka ComAp InteliLite 4 AMF25, 7-miestny displej
• Hladina hluku 73 dB vo vzdialenosti 7 m
• Hlavný istič 315 A, štyri zásuvky na stroji, tlačidlo núdzového zastavenia
• Záruka 12 mesiacov / 1 000 hodín

Použitie / Inštalácia / Obsluha

• Určená na prevádzku na naftu (dieselové palivo).
• Stroj sa dodáva v jednom kuse na ráme určenom na manipuláciu vozíkom.
• Pripojenie do elektrickej siete musí vykonať kvalifikovaný elektrikár.
• Návod na inštaláciu, obsluhu a údržbu (bezpečnostné pokyny, inštalácia, manipulácia, uvedenie do prevádzky, údržba batérie) je na stiahnutie pri produkte.
• Náplne: motorový olej 27,6 l, chladiaca kvapalina (iba motor) 12,3 l.
