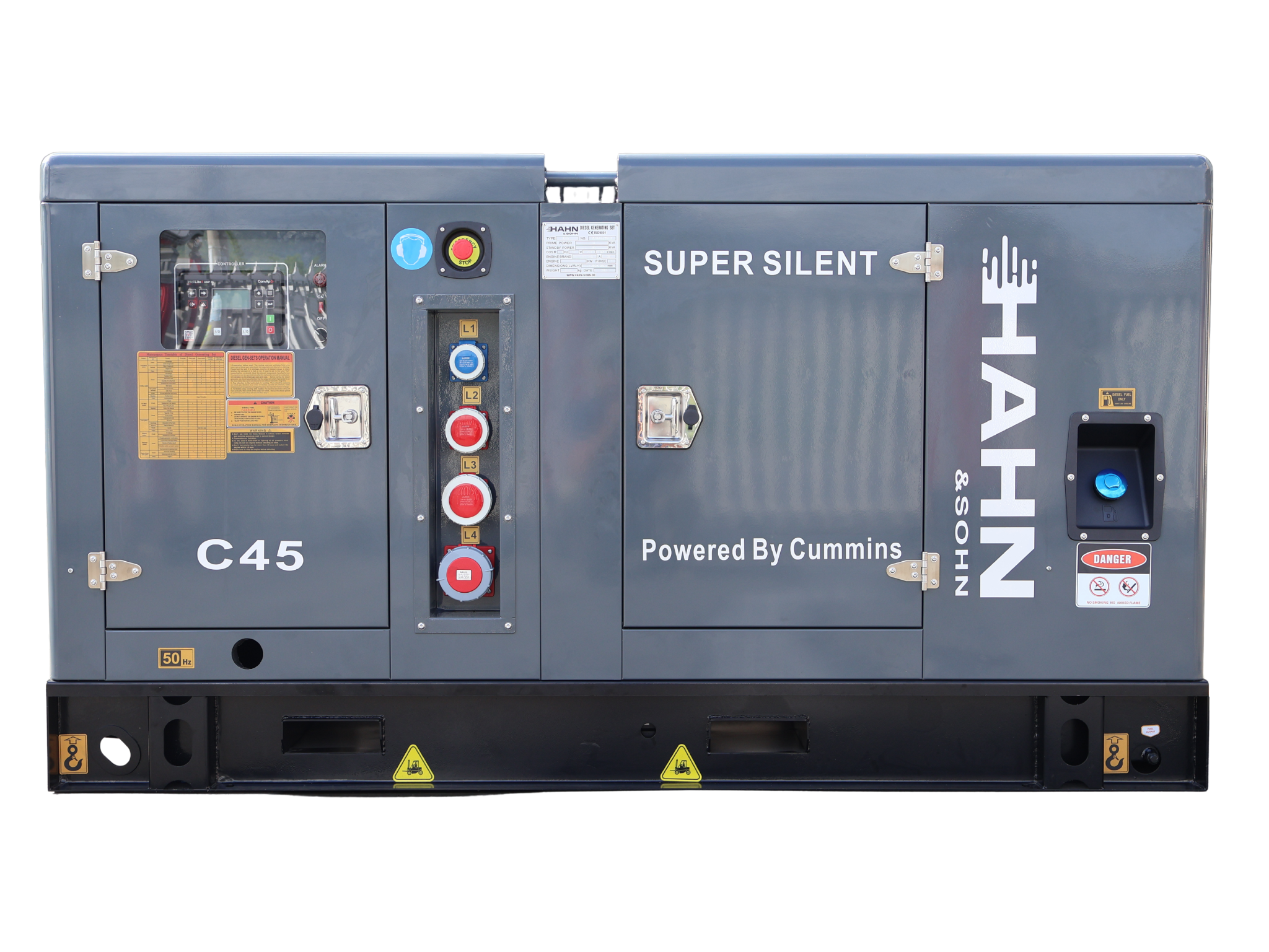

Hahn & Sohn naftový generátor C45

C45 je dieselová elektrocentrála pre dielne, stavby, prevádzky aj záložné napájanie, kde potrebujete trojfázový prúd 400 V / 50 Hz (alternátor je určený pre 230/400 V). Motor Cummins 4BT3.9-G2 má 4 valce a objem 3,9 l, je preplňovaný turbodúchadlom a pracuje pri menovitých 1 500 ot./min. Otáčky riadi elektronický regulátor.

• Elektrickú časť tvorí jednoložiskový alternátor Stamford S1L2-K1 s bezkefovým samobudením, krytím IP 23, izoláciou triedy H a presnosťou regulácie napätia ±0,5 %. Alternátor má 12 vývodov.
• Riadenie má na starosti ComAp InteliLite 4 AMF25 so 7-miestnym displejom, zabudovaným regulátorom otáčok a AVR. Jednotka sleduje výkon generátora (kW, kVA), chráni pred preťažením a sleduje zlyhanie štartu. Ovládací panel je za priehľadným okienkom v kabíne a na boku je tlačidlo núdzového zastavenia.
• Priamo na stroji sú štyri priemyselné zásuvky na spoločnej lište: jedna modrá a tri červené, označené L1-L4. Rozvádzač obsahuje hlavný štvorpólový istič CHINT 63 A s ochranou proti unikajúcemu prúdu a súpravu ističov pre jednotlivé výstupy. Kabína sa zatvára na zámky a motorový priestor je prístupný z oboch strán.
• Nafta sa plní plniacim hrdlom na boku kabíny do nádrže v ráme s objemom 120 l. Spotreba pri trvalom výkone je 9,3 l/h pri 100 %, 7,3 l/h pri 75 %, 5,3 l/h pri 50 % a 3,4 l/h pri 25 % zaťažení. Z objemu nádrže vychádza prevádzka približne 12,9 hodiny pri 100 % zaťažení. Súčasťou stroja je palivový, olejový a vzduchový filter, výfukový systém s tlmičom. Základový rám má otvory pre vysokozdvižný vozík a závesné oká na manipuláciu žeriavom.

Prečo si ho zákazníci vyberajú

• Motor Cummins a alternátor Stamford - značkové komponenty uvedené priamo na kabíne.
• Trojfázový výstup 400 V s výkonom 40 kVA (prime) / 45 kVA (standby).
• Tichá kabína - 72 dB vo vzdialenosti 7 m.
• Nádrž 120 l v ráme - približne 12,9 hodiny prevádzky pri 100 % zaťažení.
• Riadiaca jednotka ComAp AMF25 s displejom, ochranami a núdzovým zastavením.
• Priemyselné zásuvky priamo na stroji a ističe v uzamykateľnom rozvádzači.
• Záruka 12 mesiacov alebo 1 000 prevádzkových hodín na motor aj alternátor (platí, čo nastane skôr).

Tip z praxe

Pri plánovaní umiestnenia počítajte s hmotnosťou 1 040 kg a rozmermi 2 280 x 950 x 1 250 mm. Základový rám má otvory pre vysokozdvižný vozík a závesné oká. Elektrické pripojenie do siete a prípadné automatické prepínanie nechajte vykonať kvalifikovanému elektrikárovi.

Kľúčové vlastnosti

• Výkon 40 kVA / 32 kW (prime), 45 kVA / 35 kW (standby)
• Palivo: nafta, nádrž 120 l
• Napätie 400 V, 50 Hz, trojfázové, menovitý prúd 59 A
• Motor Cummins 4BT3.9-G2, 4 valce, 3,9 l, turbo
• Alternátor Stamford S1L2-K1, IP 23, izolácia H, AVR ±0,5 %
• Riadiaca jednotka ComAp InteliLite 4 AMF25, 7-miestny displej
• Hladina hluku 72 dB vo vzdialenosti 7 m
• Hlavný istič 63 A, štyri zásuvky na stroji, tlačidlo núdzového zastavenia
• Záruka 12 mesiacov / 1 000 hodín

Použitie / Inštalácia / Obsluha

• Určená na prevádzku na naftu (dieselové palivo).
• Stroj sa dodáva v jednom kuse na ráme určenom na manipuláciu vozíkom a žeriavom.
• Pripojenie do elektrickej siete musí vykonať kvalifikovaný elektrikár.
• Návod na inštaláciu, obsluhu a údržbu (bezpečnostné pokyny, inštalácia, manipulácia, uvedenie do prevádzky, údržba batérie) je na stiahnutie pri produkte.
• Náplne: motorový olej 10,9 l, chladiaca kvapalina (iba motor) 7,2 l.
