Plynový generátor Hahn & Sohn C28NG

C28NG je plynová elektrocentrála pre miesta, kde je k dispozícii zemný plyn a potrebujete trojfázový prúd 400 V / 50 Hz. Motor Cummins 4BT3.9-G36 má 4 valce a objem 3,9 l, je preplňovaný turbodúchadlom s chladením plniaceho vzduchu. Menovité otáčky sú 1 500 ot./min a reguláciu otáčok zabezpečuje riadiaca jednotka motora (ECU).

• Elektrickú časť tvorí jednoložiskový alternátor Stamford S0L2-M1/20KW s bezkefovým samobudením, krytím IP 23, izoláciou triedy H a presnosťou regulácie napätia ±0,5 %. Alternátor má 12 vývodov.
• Riadenie má na starosti ComAp InteliLite 4 AMF25 so 7-miestnym displejom, zabudovaným regulátorom otáčok a AVR. Jednotka sleduje výkon generátora (kW, kVA), chráni pred preťažením a sleduje zlyhanie štartu. Na kabíne je tlačidlo núdzového zastavenia.

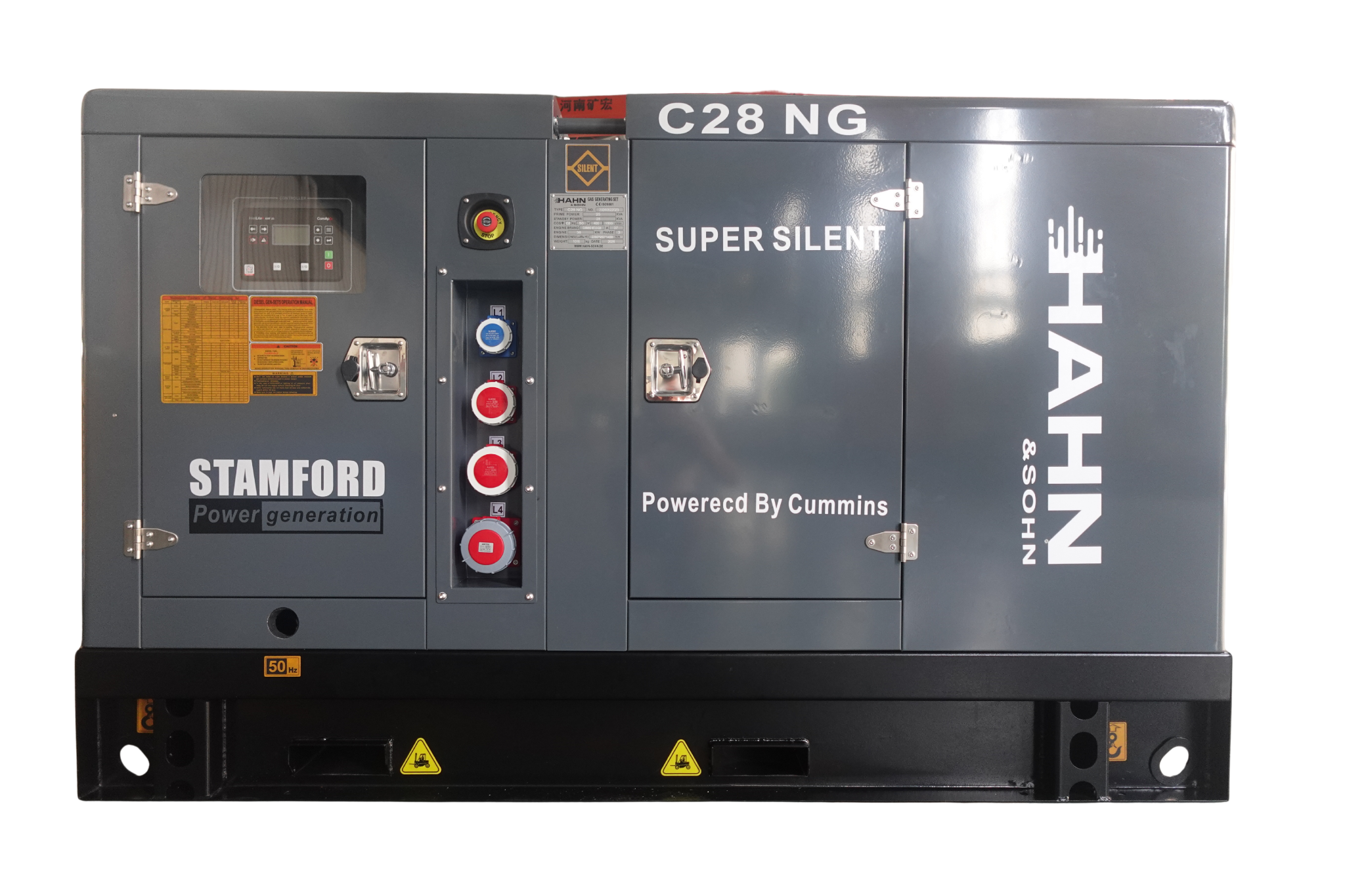

• Priamo na stroji sú štyri priemyselné zásuvky na spoločnej lište: jedna modrá a tri červené, označené L1-L4. Rozvádzač obsahuje hlavný štvorpólový istič CHINT 40 A s ochranou proti unikajúcemu prúdu a súpravu ističov pre jednotlivé výstupy. Kabína sa zatvára na zámky a motorový priestor je prístupný z oboch strán.
• Plynová časť motorového priestoru obsahuje ventil s elektromagnetom, regulátor tlaku plynu, manometer a detektor plynu s digitálnym displejom. Výfuk je vybavený izoláciou. Základový rám má otvory pre vysokozdvižný vozík a závesné oká na manipuláciu žeriavom.
• Spotreba plynu pri trvalom výkone: 10 m³/h pri 100 %, 8 m³/h pri 75 %, 5 m³/h pri 50 % a 3 m³/h pri 25 % zaťažení.

Prečo si ho zákazníci vyberajú

• Plynový pohon - prevádzka na zemný plyn z prípojky, bez dopĺňania nafty alebo benzínu.
• Motor Cummins a alternátor Stamford - značkové komponenty uvedené priamo na kabíne.
• Trojfázový výstup 400 V - pre dielne, stavby, prevádzky aj záložné napájanie.
• Tichá kabína - 72 dB vo vzdialenosti 7 m.
• Riadiaca jednotka ComAp AMF25 s displejom, ochranami a núdzovým zastavením.
• Priemyselné zásuvky priamo na stroji a ističe v uzamykateľnom rozvádzači.
• Záruka 12 mesiacov alebo 1 000 prevádzkových hodín na motor aj alternátor (platí, čo nastane skôr).

Tip z praxe

Pri plánovaní inštalácie počítajte s hmotnosťou 1 016 kg a rozmermi 2 288 x 950 x 1 400 mm. Základový rám má otvory pre vysokozdvižný vozík a závesné oká. Napojenie na plynové potrubie a výfuk patrí do rúk oprávnenej odbornej firmy.

Kľúčové vlastnosti

• Výkon 25 kVA / 20 kW (prime), 28 kVA / 22 kW (standby)
• Palivo: zemný plyn
• Napätie 400 V, 50 Hz, trojfázové, menovitý prúd 36 A
• Motor Cummins 4BT3.9-G36, 4 valce, 3,9 l, turbo s chladením plniaceho vzduchu
• Alternátor Stamford S0L2-M1/20KW, IP 23, izolácia H, AVR ±0,5 %
• Riadiaca jednotka ComAp InteliLite 4 AMF25, 7-miestny displej
• Hladina hluku 72 dB vo vzdialenosti 7 m
• Hlavný istič 40 A, zásuvky na stroji, tlačidlo núdzového zastavenia
• Detektor plynu, regulátor tlaku a elektromagnetický ventil v motorovom priestore
• Záruka 12 mesiacov / 1 000 hodín

Použitie / Inštalácia / Obsluha

• Určená na prevádzku s prívodom zemného plynu.
• Stroj sa dodáva v jednom kuse na ráme určenom na manipuláciu vozíkom a žeriavom.
• Inštaláciu plynového prívodu, výfuku a pripojenie do elektrickej siete musí vykonať oprávnená odborná firma.
• Návod na inštaláciu, obsluhu a údržbu (bezpečnostné pokyny vrátane rizík plynových elektrocentrál, inštalácia, manipulácia, uvedenie do prevádzky, údržba batérie) je na stiahnutie pri produkte.
• Náplne: motorový olej 16,4 l, chladiaca kvapalina (iba motor) 10 l.
