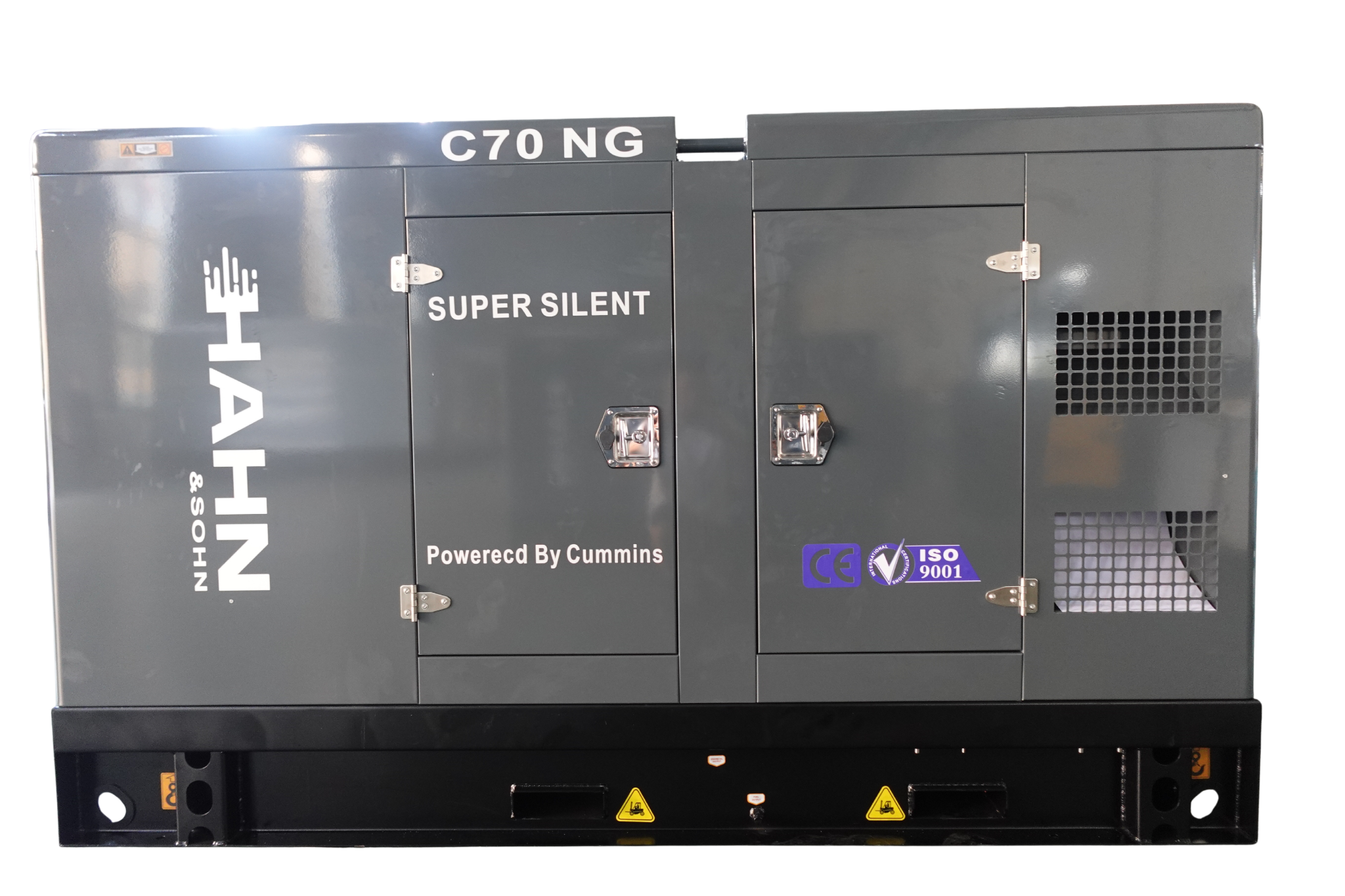

Plynový generátor Hahn & Sohn C70NG

C70NG je plynová elektrocentrála pre miesta, kde je k dispozícii zemný plyn a potrebujete trojfázový prúd 400 V / 50 Hz s výkonom až 68,75 kVA. Motor Cummins 4BTAA3.9-G58 má 4 valce a objem 3,9 l, je preplňovaný turbodúchadlom s chladením plniaceho vzduchu (vzduch-vzduch). Menovité otáčky sú 1 500 ot./min a reguláciu otáčok zabezpečuje riadiaca jednotka motora (ECU).

• Elektrickú časť tvorí jednoložiskový alternátor Stamford S1L2-Y1/50KW s bezkefovým samobudením, krytím IP 23, izoláciou triedy H a presnosťou regulácie napätia ±0,5 %. Alternátor má 12 vývodov.
• Riadenie má na starosti ComAp InteliLite 4 AMF25 so 7-miestnym displejom, zabudovaným regulátorom otáčok a AVR. Jednotka sleduje výkon generátora (kW, kVA), chráni pred preťažením, sleduje zlyhanie štartu a umožňuje núdzové zastavenie.
• Plynová časť motorového priestoru obsahuje plynovú vetvu s ventilom, manometer a detektor plynu s digitálnym displejom. Kabína je zvnútra vyložená zvukovo pohlcujúcim materiálom, dvere sa zatvárajú na zámky a motorový priestor je prístupný z oboch strán.
• Spotreba plynu pri trvalom výkone: 19 m³/h pri 100 %, 15 m³/h pri 75 %, 10 m³/h pri 50 % a 5 m³/h pri 25 % zaťažení.
• Priamo na stroji sú štyri priemyselné trojfázové zásuvky na spoločnej lište, označené L1-L4. Rozvádzač obsahuje hlavný štvorpólový istič CHINT 100 A s ochranou proti unikajúcemu prúdu a súpravu ističov pre jednotlivé výstupy. Ovládací panel je za priehľadným okienkom a na kabíne je tlačidlo núdzového zastavenia. Základový rám má otvory pre vysokozdvižný vozík.

Prečo si ho zákazníci vyberajú

• Plynový pohon - prevádzka na zemný plyn z prípojky, bez dopĺňania nafty alebo benzínu.
• Motor Cummins a alternátor Stamford - značkové komponenty.
• Trojfázový výstup 400 V s výkonom 62,5 kVA (prime) / 68,75 kVA (standby) - pre prevádzky, stavby aj záložné napájanie.
• Zvukovo izolovaná kabína - 74 dB vo vzdialenosti 7 m.
• Riadiaca jednotka ComAp AMF25 s displejom a ochranami.
• Detektor plynu v motorovom priestore.
• Priemyselné zásuvky priamo na stroji a istič s ochranou proti unikajúcemu prúdu
• Záruka 12 mesiacov alebo 1 000 prevádzkových hodín na motor aj alternátor (platí, čo nastane skôr).

Tip z praxe

Pri plánovaní inštalácie počítajte s hmotnosťou 1 196 kg a rozmermi 2 500 x 1 050 x 1 500 mm. Napojenie na plynové potrubie a výfuk patrí do rúk oprávnenej odbornej firmy.

Kľúčové vlastnosti

• Výkon 62,5 kVA / 50 kW (prime), 68,75 kVA / 55 kW (standby)
• Palivo: zemný plyn
• Napätie 400 V, 50 Hz, trojfázové, menovitý prúd 89 A
• Motor Cummins 4BTAA3.9-G58, 4 valce, 3,9 l, turbo s chladením plniaceho vzduchu
• Alternátor Stamford S1L2-Y1/50KW, IP 23, izolácia H, AVR ±0,5 %
• Riadiaca jednotka ComAp InteliLite 4 AMF25, 7-miestny displej
• Hladina hluku 74 dB vo vzdialenosti 7 m
• Detektor plynu a plynová vetva s ventilom a manometrom
• Hlavný istič 100 A, štyri zásuvky na stroji, tlačidlo núdzového zastavenia
• Záruka 12 mesiacov / 1 000 hodín

Použitie / Inštalácia / Obsluha

• Určená na prevádzku s prívodom zemného plynu.
• Stroj sa dodáva v jednom kuse na ráme určenom na manipuláciu vozíkom.
• Inštaláciu plynového prívodu, výfuku a pripojenie do elektrickej siete musí vykonať oprávnená odborná firma.
• Návod na inštaláciu, obsluhu a údržbu (bezpečnostné pokyny, inštalácia, manipulácia, uvedenie do prevádzky, údržba batérie) je na stiahnutie pri produkte.
• Náplne: motorový olej 16,4 l, chladiaca kvapalina (iba motor) 10 l.
